Общ преглед на продукта

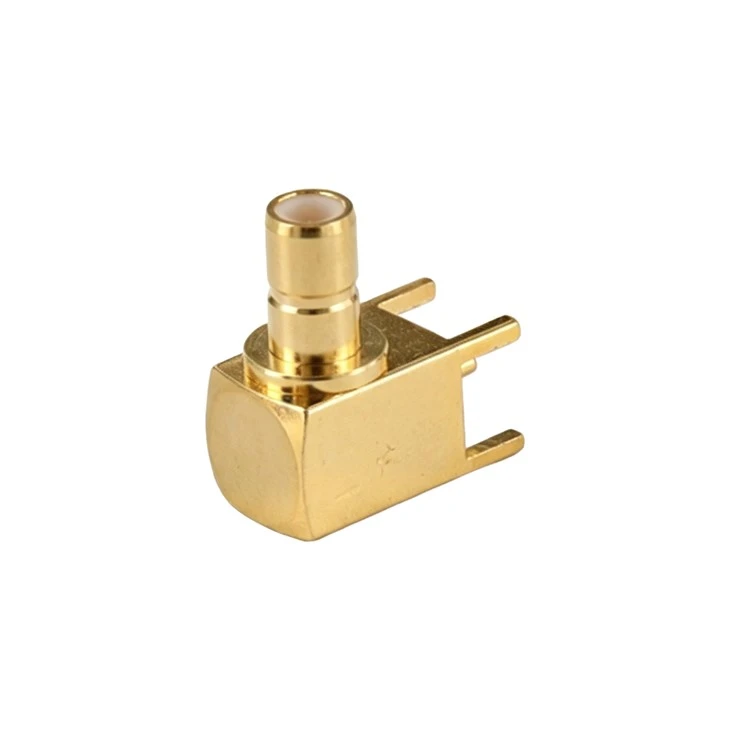

TheSMB-75JWEе а75 Ohm правоъгълен SMB RF конекторпредназначени за приложения с компактни печатни платки и електронно оборудване. Конфигурацията му под прав-ъгъл спомага за по-добро използване на ограниченото пространство на платката и корпуса, докато SMB интерфейсът осигурява бърза и практична RF връзка.

Проектирахме този конектор за проекти, къдетоИмпеданс 75 Ohm, компактен размер и удобна инсталация на PCBса важни. Подходящ е за предаване на RF сигнал и може да се използва в комуникационно оборудване, видео системи, тестови инструменти и други електронни устройства.

За клиенти, които се нуждаят от съединител, съответстващ на конкретно оформление на печатна платка или RF сглобка, можем също да обсъдим размери, материали, покритие и производствени изисквания според приложението.

Как работи

RF конектор осигурява електрическия преход между предавателната линия на PCB и външния коаксиален или RF интерфейс.

SMB-75JWE поддържа пътя на RF сигнала през своя централен контакт и външна проводяща структура. Изолационният материал разделя сигналния проводник от външния проводник, докато геометрията на съединителя спомага за поддържане на необходимияИмпеданс 75 омапрез интерфейса.

Системата за свързване SMB е проектирана за бързо свързване и разединяване. В практическите радиочестотни модули съединителят трябва да се използва заедно със съвместим кабел от 75 ома, предавателна линия на печатна платка и свързващ съединител, за да се сведе до минимум прекъсването на импеданса и отражението на сигнала.

Електрически

Импеданс	75Ω
Честотен диапазон	0-3GHz
Работно напрежение	По-малко или равно на335V
КСВ	По-малко или равно на1.2
Изолационно съпротивление	По-голямо или равно на1000mΩ
Издържащо напрежение	1000V
Централно контактно съпротивление(mΩ)	По-малко или равно на 6
Външно контактно съпротивление(mΩ)	По-малко или равно на 1
Издръжливост	500 цикъла

Материал и покритие

	Материал	Покритие
Тяло	Месинг	злато
Централен проводник	Месинг	злато
Накрайник за пресоване	Месинг	злато
Изолатор	PTFE

Екологични

Температурен диапазон	-40 градуса ~ +125 градуса
Влажност	＜95％
Тест за солена{0}}мъгла	48h

Структура на конектора

Основните части на конектор SMB-75JWE включват:

Център за контакт
Прехвърля RF сигнала между печатната платка и свързващия интерфейс.

Изолатор
Разделя централния контакт от външния проводник и осигурява електрическа изолация.

Външно тяло
Осигурява RF обратен път и екраниране, като същевременно поддържа механичната структура.

SMB съчетаващ интерфейс
Осигурява връзка със съответния съединител SMB.

Секция за завършване на PCB
Свързва конектора към PCB и поддържа механичната и електрическа връзка между конектора и платката.

Право{0}}структурата е особено полезна, когато радиочестотната връзка трябва да се завърти веднага след напускане на печатната платка.

Области на приложение

SMB-75JWE може да се счита за RF системи, където a75 Ohm десен{1}}интерфейс SMB жаксе изисква.

Типичните области на приложение включват:

Предаване на видео и сигнал

75 Ohm RF интерфейси обикновено се използват в оборудване, работещо с видео или други 75 Ohm сигнални пътища. Компактната структура под -десен ъгъл може да опрости поставянето на съединителя в оборудването.

Комуникационно оборудване

Конекторът може да се използва като част от радиочестотни връзки в комуникационни модули и свързано електронно оборудване, където се изисква компактен 75 Ohm интерфейс.
